BY-PAS :
Le By-pass pour machine à ballonner (MAB) est prévu pour maintenir la continuité de la distribution du gaz sur réseau BP entre deux points dont la liaison est momentanément interrompue pour travaux dans le cadre de l’EXPL 16-30. Ce matériel est autorisé d’emploi par GRDF selon la fiche du
guide de la distribution GRDF MMAI-441.
Composition By-Pass DN25 :
• 2 Pièces d’adaptation, composées :
-
D’une entrée pour machine MAB + joint,
-
D’une sortie avec robinet type E M: DN25 JSC bouchonné
-
D’une sortie M: DN25JSC pour raccordement flexible de liaison.
• 1 Coffret métallique de rangement pour pièces d’adaptations.
• 1 Flexible de liaison DN25, L:15m avec raccords F:DN25JSC + joint torique.
• 1 Housse de transport pour flexible.
Poids d’ensemble : environ 15Kg
Composition By-Pass DN50 :
• 2 Pièces d’adaptation, composées :
-
D’une entrée pour machine MAB + joint,
-
D’une sortie avec robinet type E M:DN25 JSC bouchonné pour raccordement torchère.
-
D’une sortie avec raccord mâle pour raccordement sur flexible de liaison à came.
• 1 Flexible de liaison DN50, L:8m avec raccords FF à came.
• 1 Flexible rallonge DN50, L:8m avec raccords MF à came DN50.
En option :
• 1 Caisse de rangement 860x860x600.
Poids d’ensemble : environ 85Kg

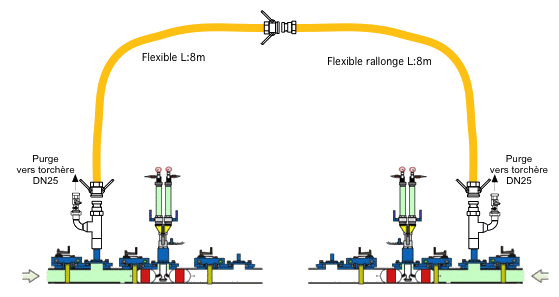

Schéma de principe pour By-Pass DN50 :

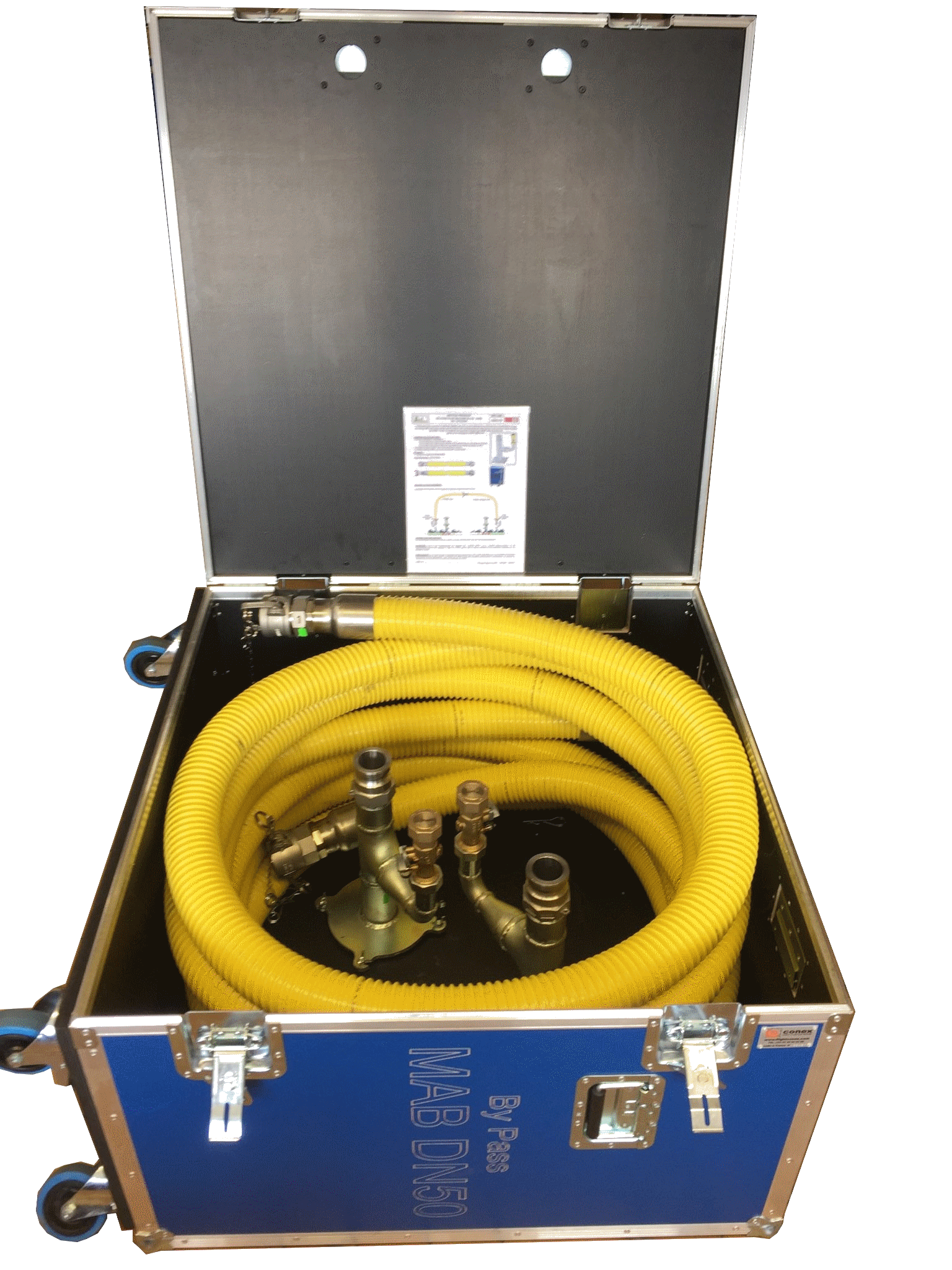

By-Pass DN50 dans sa caisse de transport.
