PLATINES GABARIT DETENDEUR

Les platines gabarit pour régulateur type C et B25 permettent le remplacement des régulateurs dans les coffrets équipés non munis de vanne d’isolement sur la sortie cuivre. Ce remplacement évité de détériorer le régulateur lors des travaux et notamment pendant les phases d’essais mécaniques et d’étanchéité. Elles garantissent le maintien des entraxes et la position du raccord de sortie, assurant ainsi la repose du régulateur pour la mise en service de l’installation.

Les raccordements sont conformes à la norme NF 540 et les dimensions sont conformes aux normes NF EN29-190-1 et NF EN 29-190-2.

Le raccordement de sortie est équipé d’un raccord auto obturateur identique à ceux équipant le COMVAC II. Il permet de vérifier l’étanchéité de l’installation avant démontage et remise en service.

La platine est livrée avec une boite de 5 joints toriques de remplacement.


Platine gabarit B10 et B25

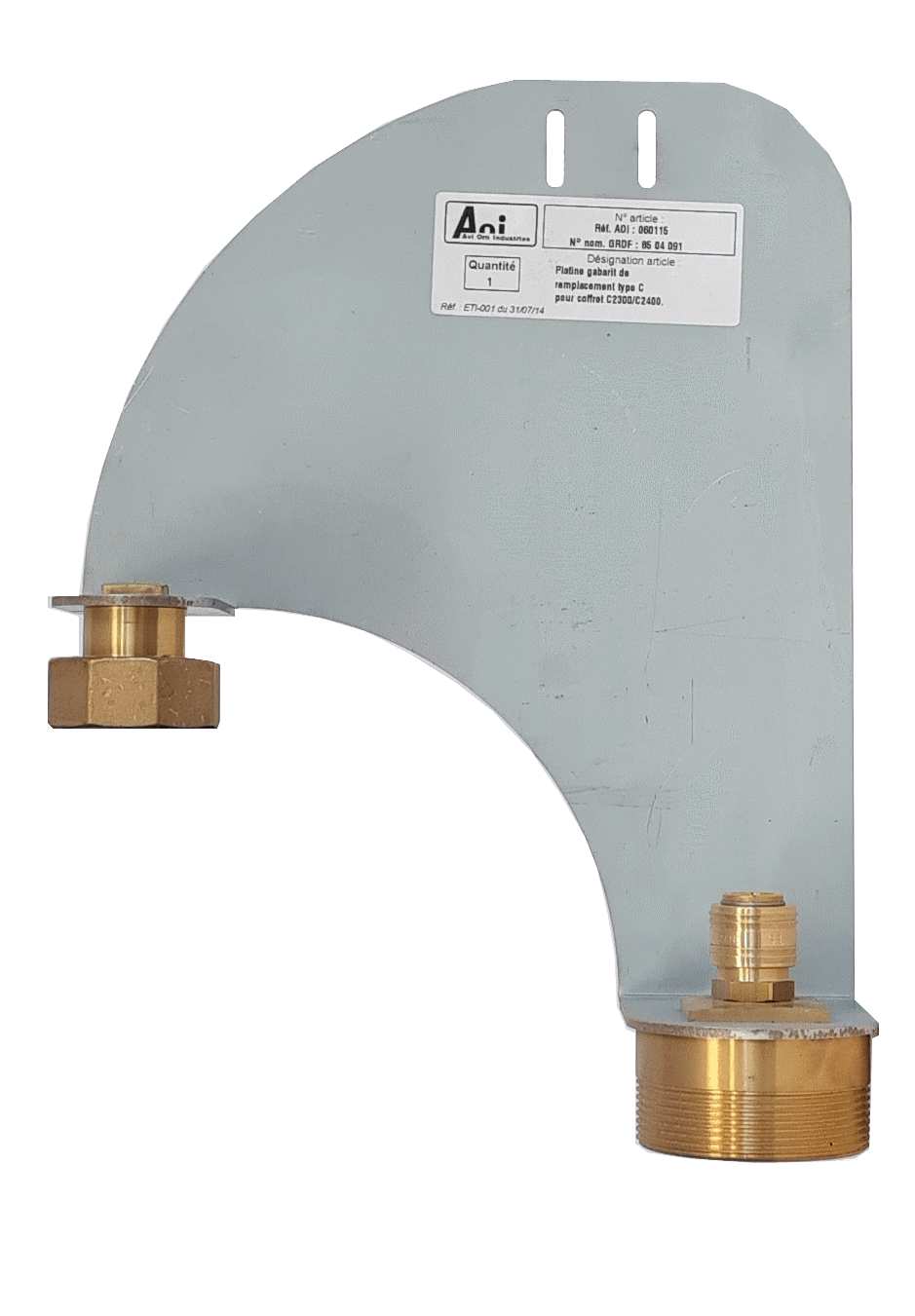

Platine gabarit type C.
