Avantage de l'électro contrôleur AOI :

La recherche de fuite peut être réalisée par une seule personne grâce au maintien en pression que peut générer l’électro compresseur.

Pour cela, il suffit de conserver l’électro compresseur raccorder sur la canalisation et de positionner la poignée rouge sur la position « O », celui-ci maintiendra la pression d’essai dans la canalisation afin d’alimenter en permanence la fuite et la rendre visible au produit moussant.

ELECTRO CONTROLEUR D’ETANCHEITE GAZ BP

L'électro contrôleur d'étanchéité permet la vérification d’étanchéité des installations neuves ou modifiées de gaz naturel, butane, propane, en conformité avec la NF DTU 61-1 Partie 3 et de l'article 20 du guide CNPG – IG : L’étanchéité est vérifiée par l’absence d’une différence entre les pressions mesurées en début et à la fin de l’essai.


Caractéristiques :

Contrôleur monobloc et reliable à l’installation en lieu et place du compteur ou sur un robinet de gazinière.

Equipé d’un micro compresseur (l’installation est gonflée à la pression de service) connecté à un pressostat fermant automatiquement à la pression d’environ 40mb (évitant le déclenchement des sécurités des appareils).

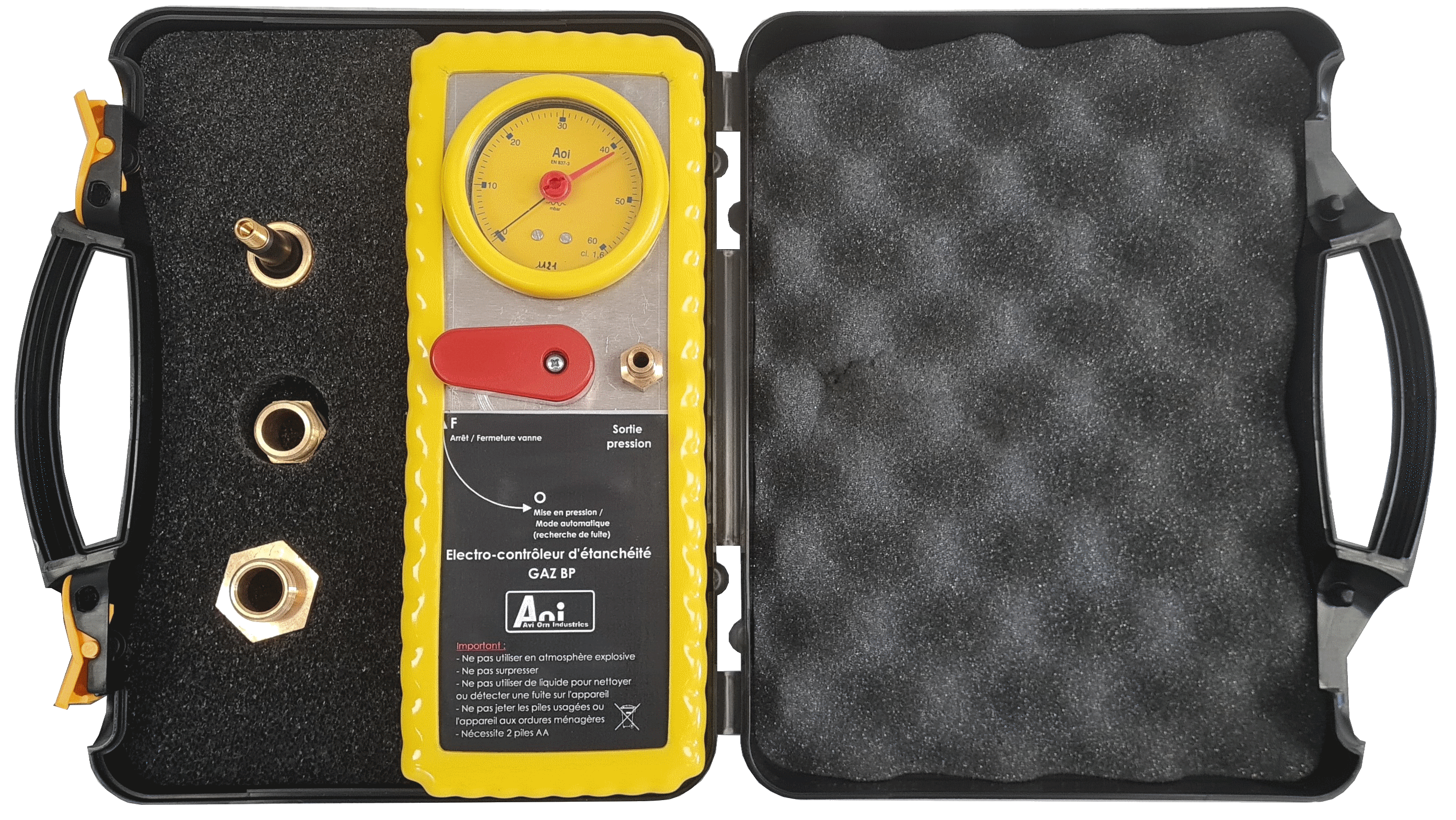

La façade comporte un manomètre à membrane, gradué tous les 1 mbar, avec index mobile permettant d’indiquer la pression de début du test. La fuite éventuelle est signalée par la baisse de pression lue au manomètre.

Il est livré avec un flexible de liaison d'un coté avec raccord AO pour le raccordement au contrôleur et de l'autre embout tournant pour prise d'essai.

Les raccords de liaison sont :

- F1/2 avec raccord caoutchouc valve TR415.

- M1/2 - M20/150 liaison propane.

- M1/2 - M6/20 liaison raccord de sortie compteur G4.

Le contrôleur fonctionne avec 2 accumulateurs type AA (LR6) de 1.5V.

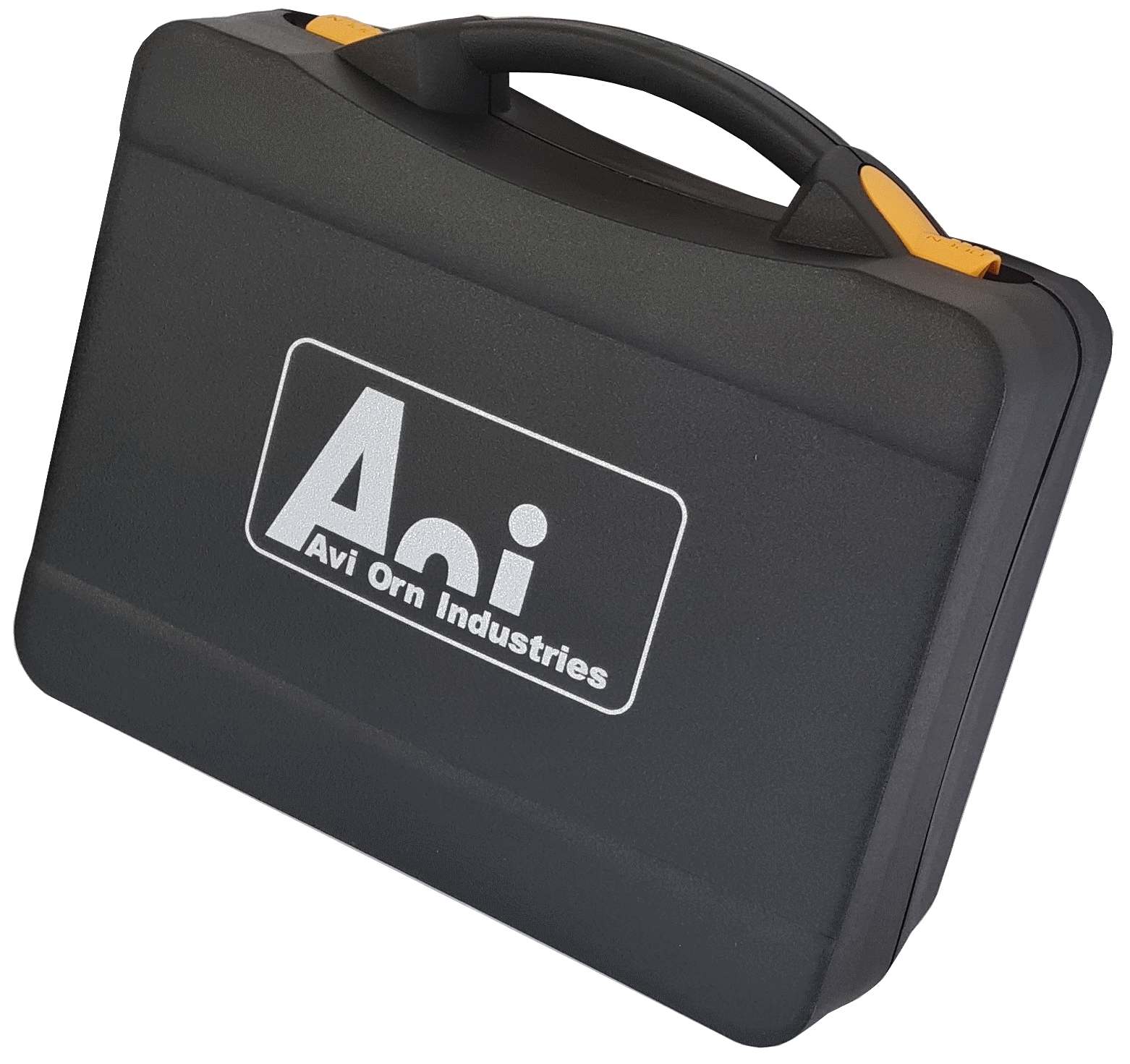

Livré en mallette 250x181x80mm.



Poids total : 1.7 kg


Rappel  des essais  visée par l’arrête du 28/02/2018 défini dans le guide général du CNPG « Installation de gaz », soit :



Installation d’habitation neuve :

A l’issue des travaux :

- lorsque la longueur de canalisation est supérieure ou égale à 2m, ou que l’installation fonctionne à une pression supérieure à 400 mbar, l’installateur réalise un essai d’étanchéité à l’aide d’un dispositif manométrique ;

- lorsque la longueur de canalisation est inferieure a 2m et que l’installation fonctionne à une pression inférieure ou égale à 400 mbar, l’installateur réalise un essai d’étanchéité à l’aide d’un dispositif manométrique ou vérifie l’étanchéité apparente de l’installation.

Installation d’habitation modifiée :

A l’issue des travaux :

- lorsque l’installation fonctionne à une pression supérieure à 400 mbar ou que la modification consiste en un ajout, un retrait, un déplacement ou un remplacement d’un tronçon de canalisation fixe de longueur supérieure ou égale à 2m, l’installateur réalise un essai à l’aide d’un dispositif manométrique.

- lorsque l’installation fonctionne à une pression inférieure ou égale à 400 mbar, l’installateur réalise un essai à l’aide d’un dispositif manométrique ou vérifie l’étanchéité apparente de l’installation.

Avantage de l'électro contrôleur d'étanchéité BP AOI :

La recherche de fuite peut être réalisée par une seule personne grâce au maintien en pression que peut générer l’électro compresseur.

Pour cela, il suffit de conserver l’électro compresseur raccorder sur la canalisation et de positionner la poignée rouge sur la position « O », celui-ci maintiendra la pression d’essai dans la canalisation afin d’alimenter en permanence la fuite et la rendre visible au produit moussant.
