Mallette de vérification d'étanchéité de la liaison OCI ou OCG - compteur.

GENENRALITE :

La « Mallette OCI/OCG-compteur » permet de réaliser l’essai d’étanchéité, en gaz, de la canalisation encastrée comprise entre l’OCG ou l’OCI et l’entrée compteur du client, ainsi que l’étanchéité de l’organe de coupure OCI ou OCG.

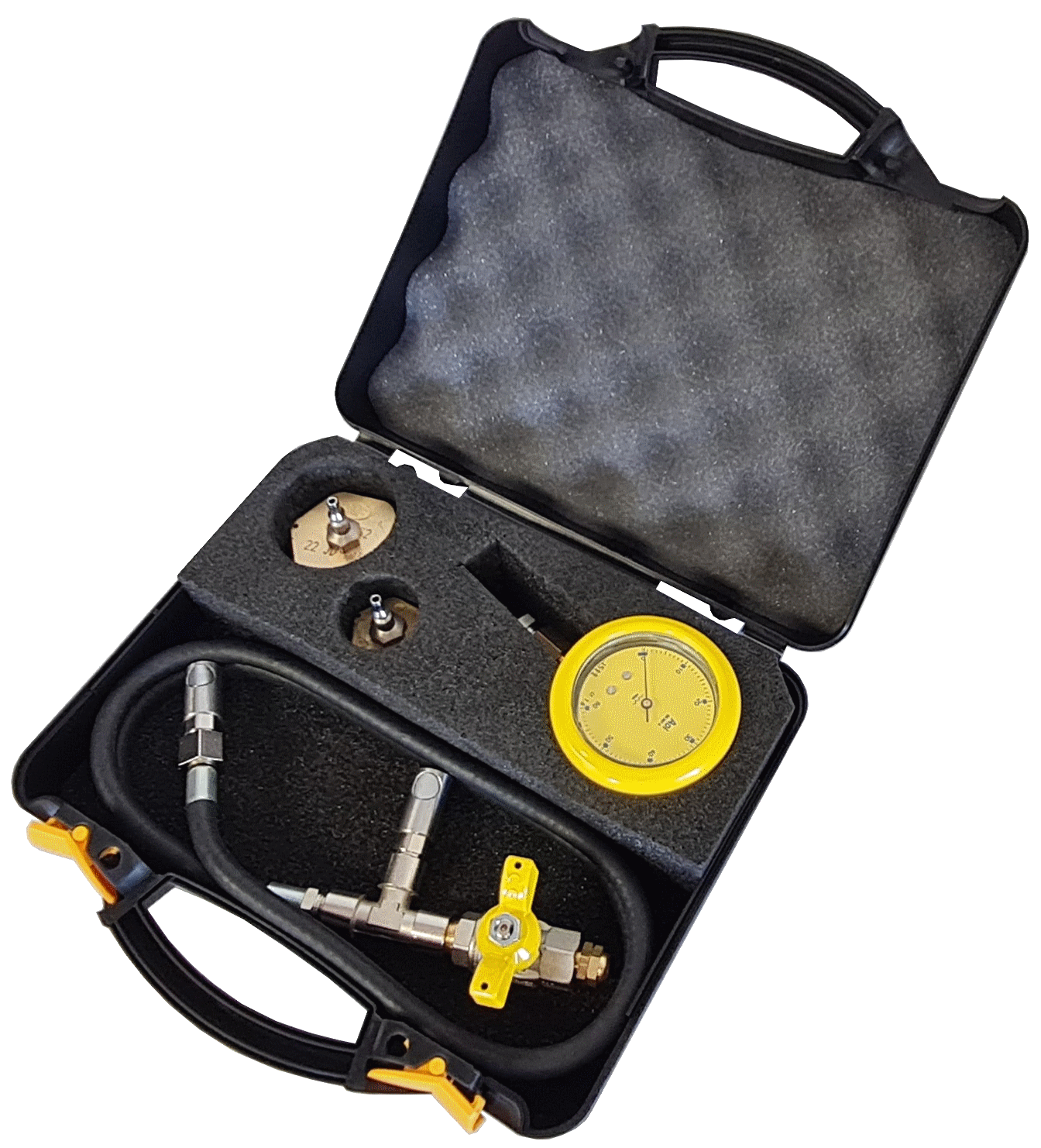

La mallette BP est composée :

D’un raccordement type Staübli RBE03 flexible sur la canalisation L :1,5m, d’un té pour raccordement type Staübli RBE03 du manomètre adapté à l’essai et d’une vanne de purge. La purge est équipée d’un filtre fritté laiton évitant toute projection.

Un manomètre Ø63 0/60mb avec gaine de protection et embout type Staübli RBE03. Conforme à la MAINT-1102 de GRDF.

Bouchon mâle : 6/20JPC et 10/32JPC avec raccordement embout type Staübli RBE03.

D’un conditionnement en valise plastique T2 261x231x86mm


La mallette BP MP est composée :

D’un raccordement type Staübli RBE03 flexible sur la canalisation L :10m d’un té pour raccordement type Staübli RBE03 du manomètre adapté à l’essai et d’une vanne de purge avec flexible de L :1.5m..

Un manomètre Ø63 0/10Bar avec gaine de protection et embout type Staübli RBE03. Conforme à la MAINT-1103 de GRDF.

Un manomètre Ø63 0/60mb avec gaine de protection et embout type Staübli RBE03. Conforme à la MAINT-1102 de GRDF.

Jeux de bouchon pour la pression MPB et BP, soit :

  1. Bouchon femelle : ¾ JSC avec embout type Staübli RBE03.

  2. Bouchon mâle : 6/20JPC et 10/32 JPC avec embout Staübli RBE03.



D’un conditionnement en valise plastique T6 441x310x130mm.
